Gráficos de haste no Matlab
Mergulhemos nos gráficos de haste no Matlab. Uma abordagem interessante e instrutiva, não acha?
O que, afinal, é um gráfico de haste? Os gráficos de haste, também conhecidos por vezes como gráficos stem, se caracterizam pela apresentação dos dados através de "hastes" distribuídas de forma equidistante, assemelhando-se a pequenos ramos. Uma forma astuta e alternativa de representar funções discretas. Veja, por exemplo, este gráfico de haste:
Que tal explorarmos um exemplo prático?
Para começar, defina um vetor x com valores de 1 a 20.
>> x=linspace(1,20,20);
Em seguida, vamos definir o vetor do contradomínio da função y=x2
>> y=x.^2
Insira plot(x,y) para visualizar o gráfico da função

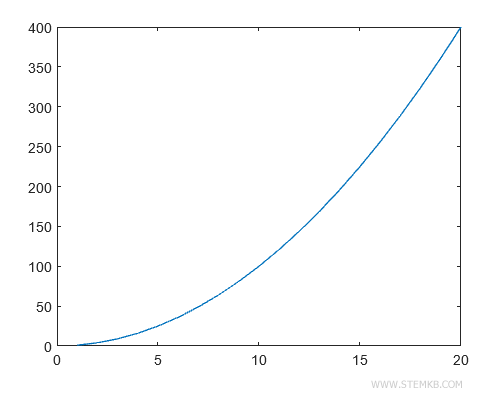

>> plot(x,y)
O que temos aqui é a função representando os dados num diagrama cartesiano de forma contínua.
Agora, vamos variar um pouco. Use stem(x,y) ou stem(y) para exibir os mesmos dados, só que em formato de gráfico de haste.

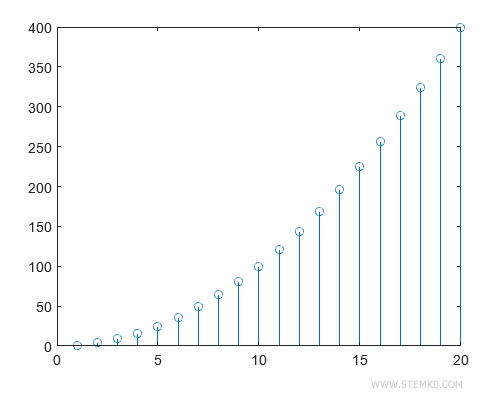

>> stem(x,y)
Pronto: a função agora é apresentada em um gráfico de haste.
Uma forma engenhosa de representar dados de maneira discreta, concorda?
