Personalizar Gráficos no Octave

Neste tutorial, ensinarei a você como aprimorar seus gráficos no Octave, incorporando elementos como título, legenda, rótulos de eixos e grade.

Iniciemos com um exemplo prático.

Antes de qualquer coisa, é aconselhável limpar a tela. Para isso, utilize a função clf.

>> clf

Em seguida, defina um vetor para os valores de x.

>> x = linspace(1,100,100);

Prossiga definindo os vetores para os valores de y.

>> y1=x.^2;

>> y2=x.^2.2;

Note que ambos os vetores contêm 100 elementos.

Para inserir uma grade visível ao gráfico, simplesmente digite grid on

>> grid on

Isso fará com que uma grade seja exibida.

Caso deseje remover a grade, utilize o comando grid off

Para gerar o gráfico, empregue a função plot().

Neste exemplo, trabalharemos com um gráfico composto por duas funções.

>> plot(x,y1, x,y2)

O resultado será apresentado assim:

Para etiquetar os eixos, recorra aos comandos xlabel e ylabel.

>> xlabel('speed')

>> ylabel('time')

Os rótulos serão posicionados, respectivamente, nos eixos horizontal (x) e vertical (y).

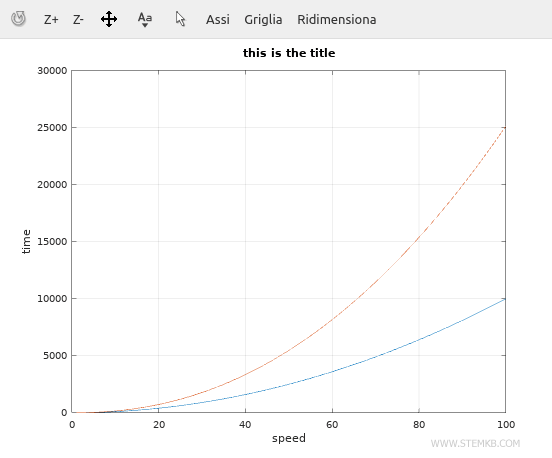

Agora, para adicionar um título ao gráfico, faça uso da função title().

>> title('this is the title')

O título surgirá em destaque na parte superior do gráfico.

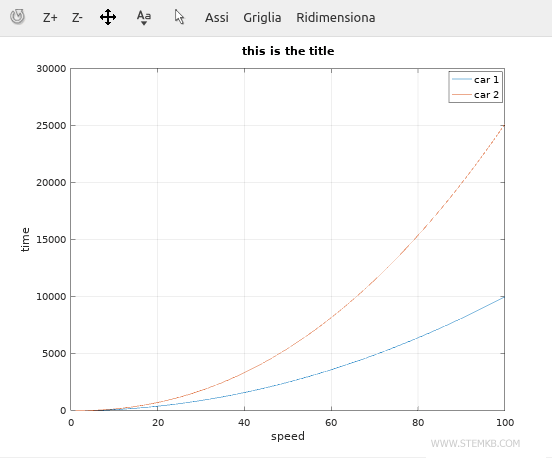

Finalmente, para inserir uma legenda, utilize a função legend().

>> legend('car 1', 'car 2')

A legenda será posicionada no canto superior direito.

Com estas ferramentas em mãos, você está pronto para aprimorar seus gráficos no Octave.
